藍巢講述微機繼電保護測試儀的工作原理和特點

2017/4/14 23:53:27 點擊量：62 標簽：微機繼電保護測試儀

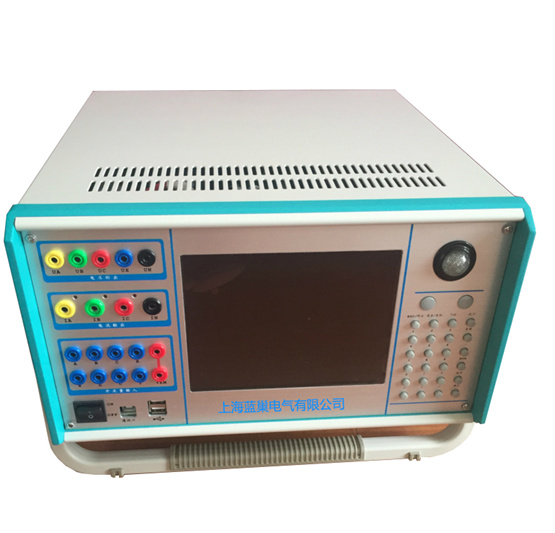

藍巢講述微機繼電保護測試儀的工作原理和特點
微機繼電保護測試儀以稱為：微機繼電保護校驗儀，微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀。
　　現微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域。變電站綜合自動化已成為主流。繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具。
　　現代微機繼電保護測試儀可分為兩種形式，一種是采用傳統的OCL功放，體積大，重量在25Kg左右，比較笨重，功放管工作在放大區，時間長了容易損壞，且動態范圍窄，精度不高。另一種是采用開關電源，功放采用數字功放，體積小，重量輕，效率高，是繼電保護測試儀的發展方向。
　　繼電保護測試儀是在總結國內外同類產品優缺點的基礎上，廣泛聽取用戶意見，充分運用現代微電子技術和電力電子技術而實現的一種新型小型化微機繼電保護測試儀，它采用國際流行的DSP和開關放大器技術，單機獨立運行功能已十分強大，再配以PC軟件，使其能聯接電腦運行，功能錦上添花，而其體積和重量只有傳統測試儀的一半，先進的設計理念使該款測試儀達到了國際先進水平。
　　一、繼電保護測試儀器的工作原理：
　　繼電保護測試儀器分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。
　　1）繼電保護測試儀器主回路原理
　　輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2，升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A；該抽頭輸出電壓經整流濾波后可輸出0-350V直流電壓；第二個抽為15V（10A），該抽頭一路經傳感器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流；第二個抽頭為10V（100A）大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。熱繼電器校驗儀
　　2）繼電保護測試儀器輔回路
　　繼電保護測試儀器輔回路與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。
　　二、微機繼電保護測試儀的主要特點：
　　1、單機獨立運行，裝置由旋轉鼠標通過大屏幕液晶顯示屏進行操作，全套中文顯示，可對現場各種繼電器，保護及安全自動裝置進行檢定，并可模擬各種大型復雜的瞬時性、永久性、轉換性故障進行整組試驗。
　　2、聯接電腦運行，通過Windows98平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校準工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報告等。
　　3、液晶顯示采用320×240點陣圖形模塊，操作界面均中文顯示，顯示直觀清晰。
　　4、“傻瓜式”操作，采用先進的“旋轉鼠標”控制器，免去復雜的鍵盤操作，不需要計算機知識都可操作，簡便易學。
　　5、整機采用開關電源及開關放大器技術，體積小，重量輕，僅重11.6公斤。
　　6、模塊化設計，所有插件之間完全獨立，只需更換插件即可實現硬件的維護和升級。
　　7、隨意配置，如配置成6相電流，5相電壓+2相電流等。
　　8、用戶可通過軟件對測試儀精度進行校準
　　9、可對Comtrade格式的故障錄波數據進行回放。
　　10、按國際標準設計有電源功率因數校正電路，使裝置效率高達95%以上。
　　11、供電電壓下降到120V時，仍保證裝置正常工作。
　　12、功放采用硬件保護方式，保證裝置的可靠性。
　　三、繼電保護測試儀器的異?，F(xiàn)象及處理
　　1.電流某相插孔間報警燈亮，并有報警聲：此相電流開路或負載超過實際輸出范圍，檢查接線及負荷后再試。
　　2.功放電源一投或一輸出電壓立即跳開功放，電源指示燈閃爍紅光并有報警聲：彈開功放按鈕，檢查電壓回路有否短路或嚴重過載。
　　3.測試過程中，跳開功放電源：首先軟件停止操作輸出，然后彈起功放按鈕，自保護信號應復歸，電源指示燈發
　　綠光并停止報警聲。再按下功放按鈕，再繼續試驗。若彈起面板功放按鈕后，不能復歸自保護信號，或再次按下按鈕后，自保護再次動作，應考慮是否大電流長時間輸出。
